Schlauchkonfektionierung in Einzel- & Serienfertigung
Schläuche auf den Millimeter genau konfektioniert
Schlauchkonfektionierung bedeutet bei Gustav Schmidt die präzise Fertigung von Schlauchleitungen in der Schlauchwerkstatt oder gleich bei Ihnen vor Ort. Denn wir wissen: Um lange Maschinenstillstandzeiten und damit verbundene hohe Kosten zu vermeiden, muss schnellstmöglich bei defekten Schlauchleitungen gehandelt werden. Binnen kürzester Zeit, auch als Lösung „to go“, können unsere Konfektionäre durch die Bevorratung gängiger Armaturen und Schläuche Sonderlösungen konfektionieren oder Hydraulikschläuche in kleiner Serie nach Muster herstellen. Im Rahmen unseres Schlauchservices werden z. B. Hydraulikschläuche zugeschnitten, verpresst, gekennzeichnet und die Qualitätssicherung am Schlauchprüfstand vorgenommen.
Schlauchkonfektionierung mit dem Gustav Schmidt Schlauchkonfigurator
Hydraulikschlauch schneiden, pressen, kennzeichnen
Unsere Schlauchkonfektionierung ruft robuste Hydraulikschläuche ins Leben

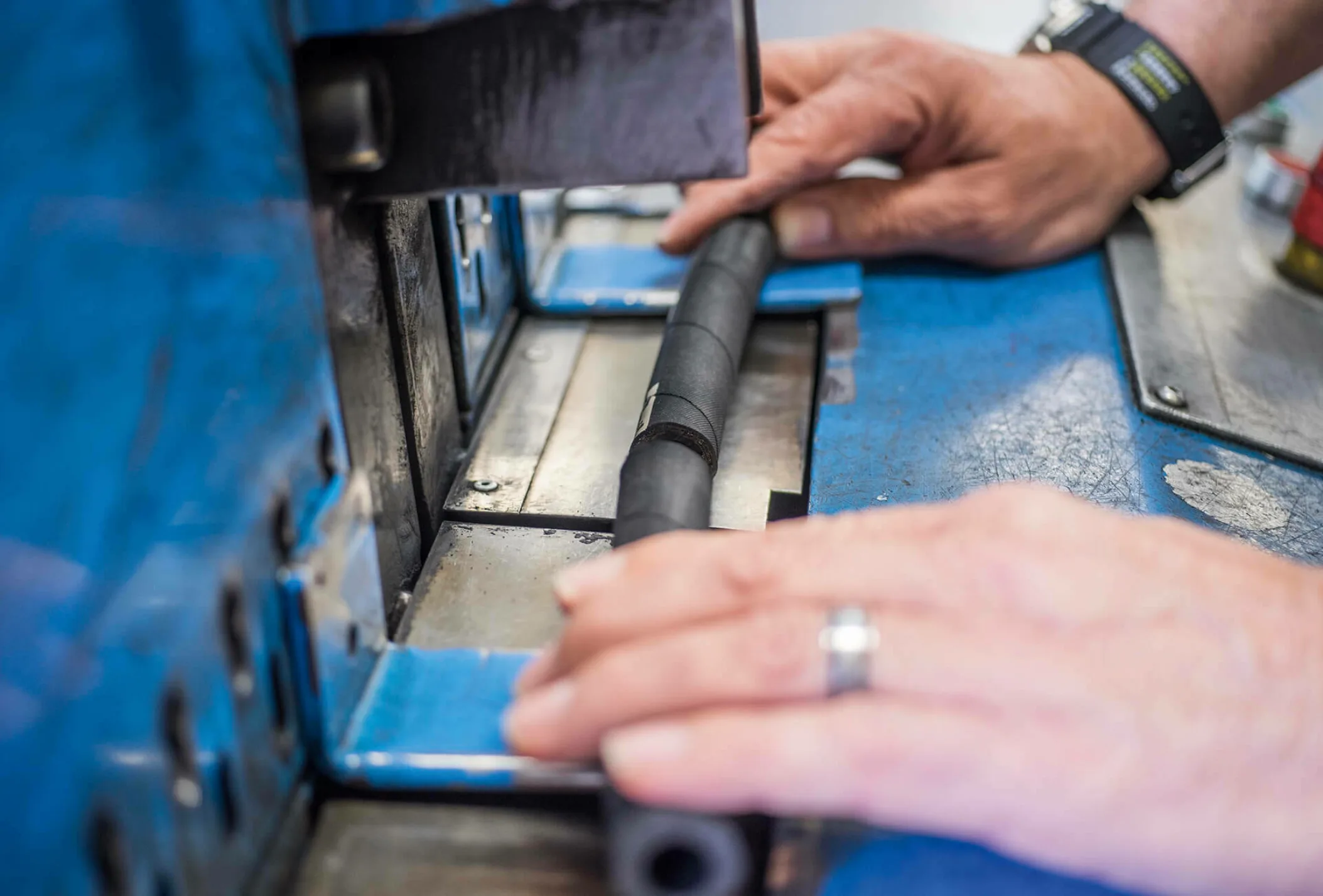

Hydraulikschlauch schneiden: Sofern nicht in unserem Lager bzw. Hydraulik Onlineshop bereits wie gewünscht bevorratet, bringen wir Ihren Hydraulikschlauch zunächst in die richtige Länge. Dabei führen wir präzise, gerade Schnitte mit professionellen Schlauchtrennmaschinen aus, die selbst Hochdruck-Hydraulikschläuche sauber zuschneiden.

Hydraulikschlauch pressen: Nach dem Aufstecken einer passgenauen Armatur werden diese, die Fassung und der Schlauch verpresst. Dazu verwenden wir je nach Schlauchtyp wie Industrieschläuche, Thermoplastschläuchen oder Höchstdruckschläuchen für Wasserstrahltechnik unterschiedliche Schlauchpressen. Mit unseren Schlauchpressen können wir Schläuche in einem Pressbereich von 4 bis 160 mm und mit einer Presskraft bis 400 Tonnen verpressen.

Hydraulikschlauch kennzeichnen: Im Zuge der dauerhaften Schlauchkennzeichnung werden auf der Pressfassung oder einem Etikett mittel Kennzeichnungsgerät der Konfektionär bzw. Hersteller, der maximale Betriebsdruck und das Herstellungsdatum der Schlauchleitung angegeben.
Mobile und stationäre Schlauchpressen für die Schlauchkonfektionierung
Modernste Schlauchtechnik von Gustav Schmidt
Ob in unserer Werkstatt oder bei Ihnen vor Ort — Unsere Schlauchwerkstatt und Service-Mobile sind mit innovativer Schlauchtechnik ausgestattet, um Ihre Hydraulikschläuche so präzise und leistungsstark wie möglich zu konfektionieren. So setzen wir u. a. tragbare Schlauchpressen und stationäre Tisch-Schlauchpressen ein, um nach Ihren Vorgaben eine Schlauchkonfektionierung vorzunehmen.
Der fleißige Helfer: Parkrimp No-Skive Schlauchpressen von Parker
Insgesamt vier Schlauchpressen bietet das Parkrimp No-Skive System, darunter zwei Varianten für den mobilen Einsatz und Reparaturen bei Ihnen vor Ort sowie zwei für den stationären in unserer Werkstatt, die entsprechend mit Antriebsaggregaten ausgestattet sind. So können z. B. alle No-Skive-Schläuche von DN05 bis DN50 verpresst werden. Ein Abschälen der Schlauchaußenschicht ist hierbei nicht notwendig.
- Farbcodierte Backensätze schließen fehlerhaftes Verpressen aus. Darüber hinaus sind die Backen miteinander verkettet, um falsche Zuordnungen von losen Teilen zu vermeiden.
- Parkalign® stellt sicher, dass die Armaturen während der Schlauchkonfektionierung jederzeit präzise ausgerichtet sind.
- Der Press-Stempel ermöglicht ein einfaches und schnelles Wechseln der farbcodierten Backensätze.

Defekte Schläuche vermeiden
Tipp: So erhalten Sie langlebige Schläuche.
Ein unterschrittener Mindestbiegeradius, verdrehte Schlauchleitungen, ein zu hoher Betriebsdruck, Temperatureinwirkungen und der Abrieb durch Scheuerstellen führen schnell dazu, dass Schläuche in Maschinen Leckagen bilden, bersten oder aus der Schlaucharmatur heraus wandern. Wer Schläuche nicht sachgerecht einbaut, die Hinweise des Herstellers zur betriebssicheren Anwendung ignoriert oder die regelmäßige Prüfung der Schläuche gemäß DGUV 113–020 hinausschiebt, wird häufig für Ersatz sorgen müssen.
Wir empfehlen Ihnen: Verwenden Sie für Druckluft- und Hydraulikanlagen ausschließlich qualitativ geprüfte Schläuche. Lassen Sie den Schlauchwechsel bzw. Ein- und Ausbau von Schläuchen ausschließlich von befähigten Personen vornehmen. Als Experte für z. B. die Schlauchkonfektionierung, Schlauchprüfungen, Schlauchmontagen und Anbieter eines breiten Handelssortiments in Sachen Hydraulik stehen Ihnen unsere Mitarbeiter hierfür jederzeit zur Verfügung!
